Автомобильные приемники (магнитолы, CD-плееры) являются наиболее воруемыми предметами оборудования. Охранная сигнализация автомобиля, как правило, охраняет само средство, а не его части. Описанная схема сигнализации предохраняет автомобильный приемник и действует независимо от существующей уже сигнализации.

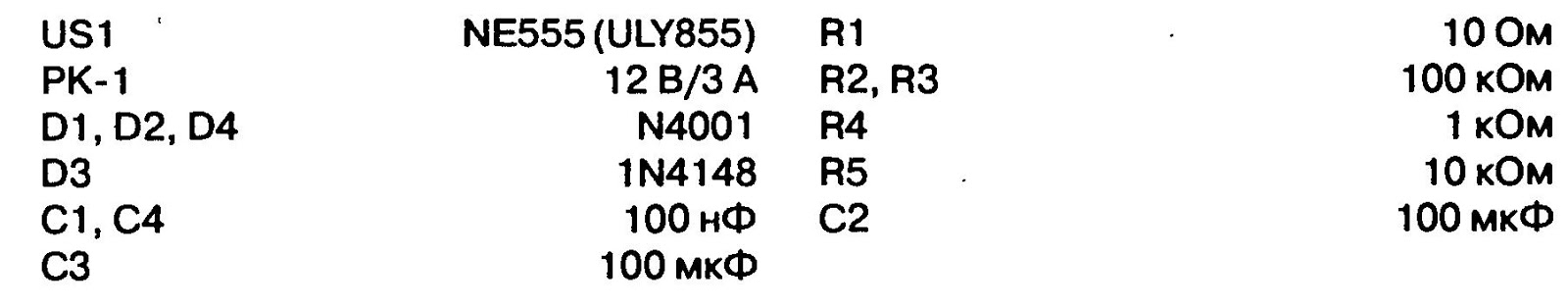

Схема сигнализации построена с использованием таймера N£555 (ULY7855). Интегральная микросхема образует нестабильный мультивибратор, в котором емкость конденсатора С2 определяет временную постоянную. Мультивибратор находится в ждущем режиме до тех пор; пока точка «х» соединена с массой схемы. Отключение точки «х» от массы вызывает рост напряжения до 12 В, изменяющего состояние мультивибратора на противоположное. Происходит замыкание контактов реле, выходы которого подключены параллель¬но к включателю автомобильного сигнала. Сигнализацию следует смонтировать в месте, известном только владельцу автомобиля. Провод, соединяющий точку «х» на печатной плате с корпусом приемника, лучше всего уложить в пучок проводов, которые идут к приемнику. Сигнализация хорошо работает в любом типе автомобиля. В типах автомобилей, в которых сигнал замыкается при помощи реле, стыки реле сигнализации следует подключить параллельно к реле замыкающего сигнала.
